產品概述

三相智能用電檢測模塊是本公司集多年的電表設計經驗，所推出的新一代微型電能表。

該電能表采用LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；內置大功率繼電器，可實現本地拉閘、合閘，從而實現預付費功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。

該表性能符合國家GB/T17883和電力行業DL/T614對電能表的各項技術要求。廣泛用于各類住宅、高層建筑、商場、宿舍、學校等領域。

主要技術指標

○ 額定電壓：3×220V/380V
○ 工作電壓：AC180~260V
○ 標定電流：3×10（40）A、3×15（60）A、3×20（80）A
○ 精度等級：1級
○ 脈沖常數：900imp/kW?h
○ 參比頻率：50Hz

二次接入式
○ 額定電壓：3×220V/380V
○ 工作電壓：AC180~260V
○ 標定電流： 3×1.5（6）A、
○ 精度等級：0.5S級
○ 脈沖常數：5000imp/kW?h
○ 參比頻率：50Hz

功能特點

◎預付費（倒計數）功能：用戶須先購電后用電，欠費斷電，繳費方式多樣。 ◎后付費（正計數）功能：傳統模式，先用電后交費。

◎多功能：具備多費率及階梯電價雙重功能。階梯：8個階梯、8個電價，兩套階梯，支持階梯切換；多費率：8個時區、8個時段表、每個時段表8個時段；

階梯功能：可以將每月用電量分為8個階梯，對每個階梯設置不同的單價（階梯電價），用戶用電量到達哪個階梯就執行哪個階梯的單價，即用電量少，電價就少，倡導居民節約用電；

多費率功能：將一年分為8個時區，每個時區可設置8個時間段，對應時段設置8個費率單價，實現不同時區不同時段使用不同費率計費，鼓勵用戶在用電低峰期用電，起到導向用電作用；

月結功能：可以設置月結日期，根據設置月結日期多費率及階梯電價執行月結，保存當月用電量，及各個費率對應使用的用電量；

◎控制功能：內部有繼電器，可以控制及監控用戶用電。

◎過載保護（限流）功能：當用戶負載超過允用最大負載時，該用戶自動斷電保護。

◎斷電自動恢復功能：用戶斷電保護后，在規定的斷電次數內，用戶使用最大功率降至允許使用范圍內，系統可以自動恢復供電。

◎低電量報警功能：可設置報警電量，當用戶的用電量低于設定值時，電表的電量顯示窗口會(huì )自動閃爍或對用戶進行斷電提示。

◎允許透支電量功能：根據用戶信譽不同可設置不同允用透支電量，超過設置參數后欠費斷電。

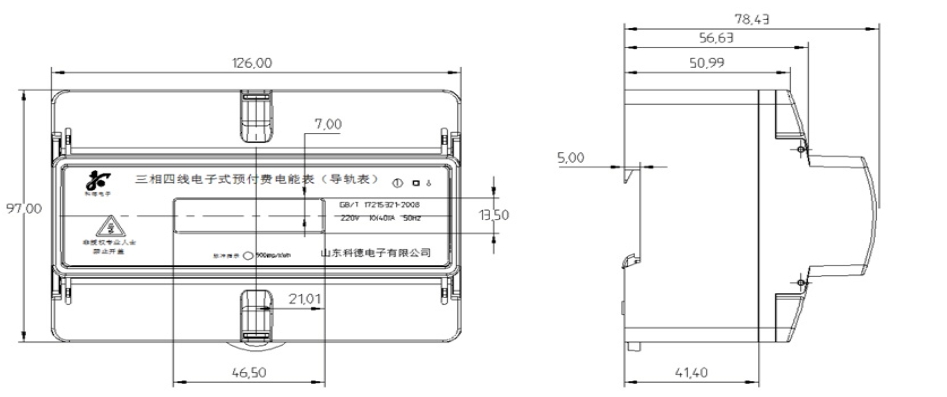

外型尺寸

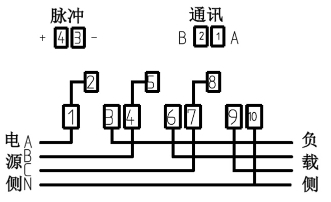

接線圖
