產品概述

單相電子式預付費電能表是本公司集多年的電表設計經驗，所推出的新一代微型電能表。

該電能表采用LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；內置大功率繼電器，可實現本地拉閘、合閘，從而實現預付費功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。

該表性能符合國家GB/T17883和電力行業DL/T614對電能表的各項技術要求。廣泛用于各類住宅、高層建筑、商場、宿舍、學校等領域。

主要技術指標

○ 額定電壓：220V

○ 工作電壓：AC150~260V

○ 標定電流：10（40）A、15（60）A

○ 精度等級：1級

○ 脈沖常數：900imp/kW?h

○ 參比頻率：50Hz

○ 安裝方式：導軌

功能特點（對應功能列表）

基礎型（型號代碼100、101、102）

◎預付費（倒計數）功能：用戶須先購電后用電，欠費斷電，繳費方式多樣。 ◎后付費（正計數）功能：傳統模式，先用電后交費。

◎控制功能：內部有繼電器，可以控制及監控用戶用電。

◎過載保護（限流）功能：當用戶負載超過允用最大負載時，該用戶自動斷電保護。

◎允許透支電量功能：根據用戶信譽不同可設置不同允用透支電量，超過設置參數后欠費斷電。

◎斷電自動恢復功能：用戶斷電保護后，在規定的斷電次數內，用戶使用最大功率降至允許使用范圍內，系統可以自動恢復供電。

◎低電量報警功能：可設置報警電量，當用戶的用電量低于設定值時，電表的電量顯示窗口會(huì )自動閃爍或對用戶進行斷電提示。

多功能型（型號代碼103、104、105）

◎具備基礎型所有功能

◎多功能：具備多費率及階梯電價雙重功能。

階梯：8個階梯、8個電價，兩套階梯，支持階梯切換；

多費率：8個時區、8個時段表、每個時段表8個時段；

階梯功能：可以將每月用電量分為8個階梯，對每個階梯設置不同的單價（階梯電價），用戶用電量到達哪個階梯就執行哪個階梯的單價，即用電量少，電價就少，倡導居民節約用電；

多費率功能：將一年分為8個時區，每個時區可設置8個時間段，對應時段設置8個費率單價，實現不同時區不同時段使用不同費率計費，鼓勵用戶在用電低峰期用電，起到導向用電作用；

◎月結功能：可以設置月結日期，根據設置月結日期多費率及階梯電價執行月結，保存當月用電量，及各個費率對應使用的用電量；

公寓安全型（型號代碼106、107）

◎具備基礎型所有功能

◎免費贈予電量功能：即每月免費贈予房間一定電量，并累加至剩余電量中。（可按每個月或每學期將免費用量額度自動下發到電表）

◎惡性負載識別功能：考慮到案例用電問題，產品可對惡性負載（惡性負載：容易構成火災等危險的純陰性發熱用電器，例如熱的快、電爐、電鍋等）進行控制，而不影響正常（允許）用電器的使用。

◎定時斷送電（開關）功能：根據每個時間段的通斷狀態，實現對用戶的定時通斷電控制。每周56個時間點自行設定，支付兩套定時模式之間的切換。

◎斷電事件記錄功能：電表將記錄每戶電表最后一次斷電的時間和斷電原因（例：欠費斷電、過載保護斷電、惡性負載斷電等），便于管理人員查詢用戶的斷電情況。

◎夜間小功率限制功能：設置夜間負載參數，夜間可方便用戶使用小功率電器（如：電池充電器等）。

◎特許負載允用功能：可設置多個允用或禁用負載，方便用戶對特殊電器的正常使用及限制。

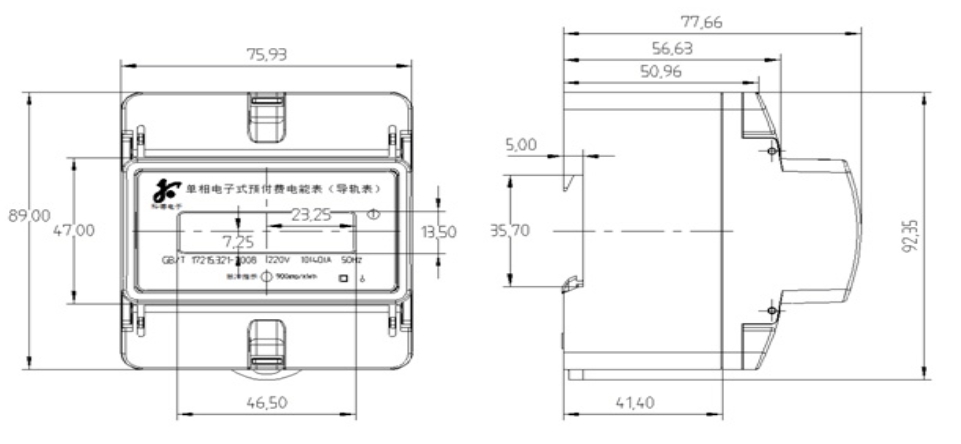

外型尺寸

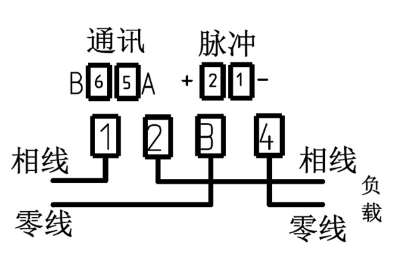

接線圖

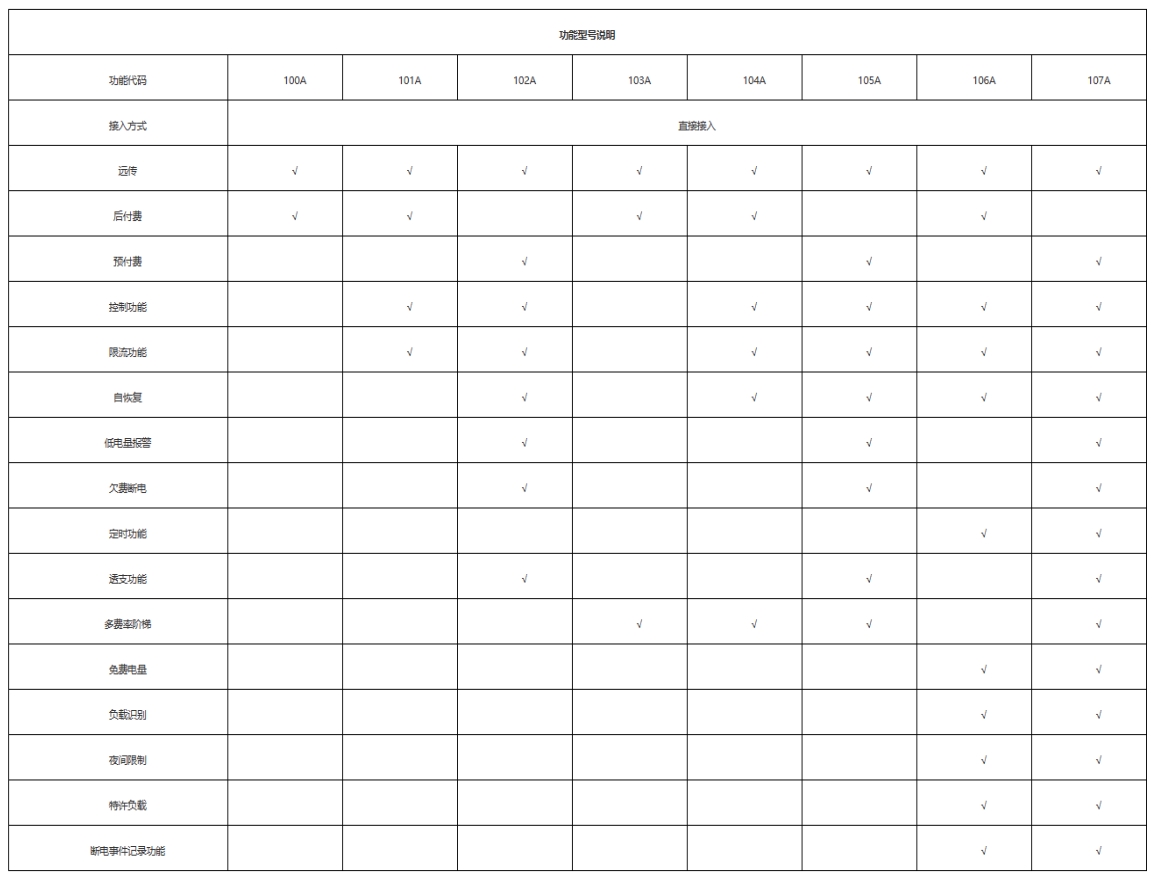

功能列表型號說明
