技術特點
? 表箱體積小，內部走線規則、整齊，符合配電要求，安裝、維護、升級方便；
? 液晶顯示，顯示信息：戶號、累計、剩余、透支、時間、電壓、電流、功率、電價、故障、拉閘、通訊等；
? 電表進線端采用專用接線端子（專用模具），電流承載能力強，便于現場施工；
? 電表采用進口多功能、多資源、集成度高、運行速度快的處理器控制芯片（工業級），模塊化結構設計，抗干擾能力強；
? 電表采用專用三相電能計量芯片，測量周期短、精度高、性能穩定、使用壽命長，有效防止竊電；
? 電表通訊電路采用防雷電路，信號采用光電隔離，通訊電路與電表其它電路進行分離處理，可最大程度減輕雷擊對電表的傷害；
? 計量電路與通訊顯示電路采用雙 CPU結構，一個主管計量，一個主管通訊指示和顯示，通訊時不影響計量；
? 單三相用戶組合可通過軟件進行任意設置；
? 電能信號采集模塊接口采用電腦專用接，經過特殊處理，信號傳輸可靠；
? 內部強電與弱電間采用鍍鋅屏蔽板隔離，可減輕強電對弱電信號的干擾；
? 內有繼電器檢測裝置，具有缺相保護功能；
? 電表各種數據參數采用加密算法，保證數據安全；
? 具有狀態查詢功能，可實時查詢用戶的用電負荷；
? 直接接入式電表，最大單相用戶數量為36戶，可靈活設置三相用戶數量。
? 內部電源三相供電，具有電源缺相指示功能；電源缺相，電表照常工作；
? 網絡(luò )通訊功能，電表提供RS485接，可直接組建RS485通訊網絡(luò )或通過轉換器實現其他通訊方式的組網。
功能特點
? 預付費（倒計數）功能：用戶須先購電后用電，欠費斷電，繳費方式多樣。
? 后付費（正計數）功能：傳統模式，先用電后交費。
? 控制功能：內部有繼電器，可以控制及監控用戶用電。
? 斷電事件記錄功能：電表將記錄每戶電表最后一次斷電的時間和斷電原因（例：欠費斷電、過載保護斷電、惡性負載斷電等），便于管理人員查詢用戶的斷電情況。
? 檢測功能：內有繼電器檢測模塊，可以監測用戶用電狀態，可防止缺相等情況引起用戶設備的損壞。
? 過載保護（限流）功能：當用戶負載超過允用最大負載時，該用戶自動斷電保護。
? 斷電恢復方式：分自動恢復、刷卡恢復。
? 低電量報警功能：設置報警電量，剩余電量小于設置報警電量后可選擇閃爍、斷電、短信等方式提醒。
? 允許透支電量功能：根據用戶信譽不同可設置不同允用透支電量，超過設置參數后欠費斷電。
? 定時斷送電（開關）功能：根據每個時間段的通斷狀態，實現對用戶的定時通斷電控制。每周56個時間點自行設定。支持2套定時模式之間的切換。
? 用戶雙回路（三回路、四回路）供電功能：將電表的2條(3條、4條）出線提供給一個用戶使用，除2線(3線、4線）用電進行合計計算外，用戶的每條供電線路的功能與選擇的電表類型的功能完全相同，所有使用參數可分別設置，實現獨立控制。
? 免費贈予電量功能：即每月免費贈予用戶一定電量，并累加至剩余電量中。
? 惡性負載識別功能：考慮到安全用電問題，產品可對惡性負載（惡性負載：容易構成火災等危險的純阻性發熱用電器，例如熱的快、電爐、電鍋等）進行控制，而不影響正常（允許）用電器的使用。
? 夜間小功率限制功能：設置夜間負載參數，夜間可方便用戶使用小功率電器（如：電池充電器等）。
? 特許負載允用功能：可設置多個允用或禁用負載，方便用戶對特殊電器的正常使用及限制。
? 總表計量功能：可計量統計多用戶出線所有回路的累計電量（直接接入式)。
? 缺相保護功能：三相用戶在缺相的情況下，繼電器自動斷開，起保護作用。
主要技術指標
? 額定電壓：AC～3x220/380V
? 精度等級：1級
? 標定電流：5(40)A，脈沖常數：900imp/kW·h
15(60)A，脈沖常數：900imp/kW·h
20(80)A，脈沖常數：400imp/kW·h
? 電量分度：0.01度
? 使用環境溫度：-25℃～55℃

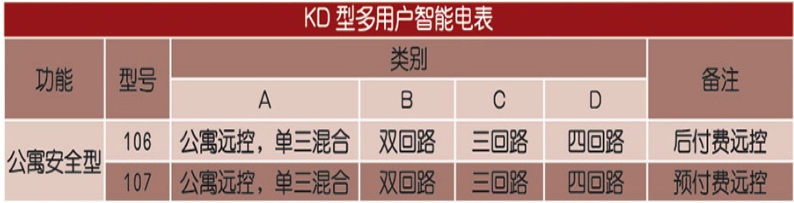

型號代碼對照表

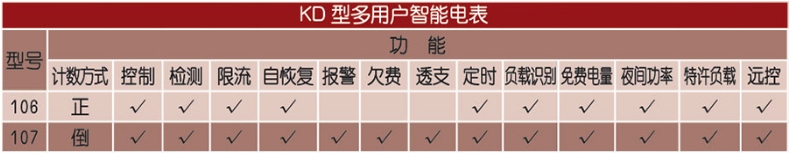

功能對照表

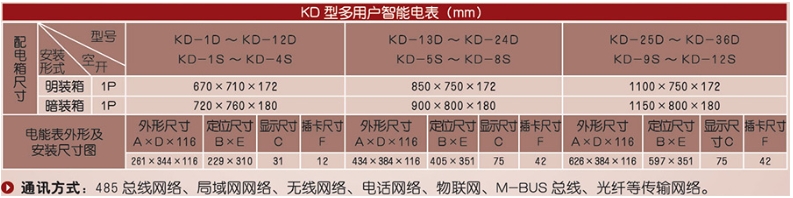

電能表、配電箱尺寸一覽表

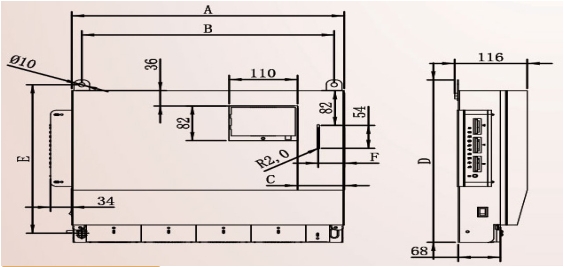

外形尺寸圖
