主要特點：

● 采用超聲波流量傳感器，可防堵、防金屬雜質干擾，對管網系統的阻力小，計量精度高；

● 使用高性能環保鋰亞電池和超低功耗設計（靜態工作電流<8uA)，工作壽命6年以上；

● 采用M-bus總線方式，實現數據遠傳、集中控制；

● 非易失性存儲器存儲數據，即使斷電數據也不會丟失，恢復電源時可自動恢復計量功能，可儲存過去18個月的歷史數據；

● 液晶顯示屏可循環顯示累計熱量、累計流量、流速、檢定熱量、檢定流量、進水溫度、回水溫度、進回水溫差、日期、累計工作時間等多種參數，清晰直觀；

● 采用一體和分體式結構設計，結構緊湊、節約空間；可以水平或者垂直安裝，適合狹小的管道井等惡劣工作環境；積分儀也可以根據安裝的需要進行橫放或者豎放，便于查看。

● 具有自我診斷、故障顯示和斷電數據保護功能，當超聲波熱能表偶然出現故障時，顯示故障代碼并且自動保存當前數據。

安裝維護說明

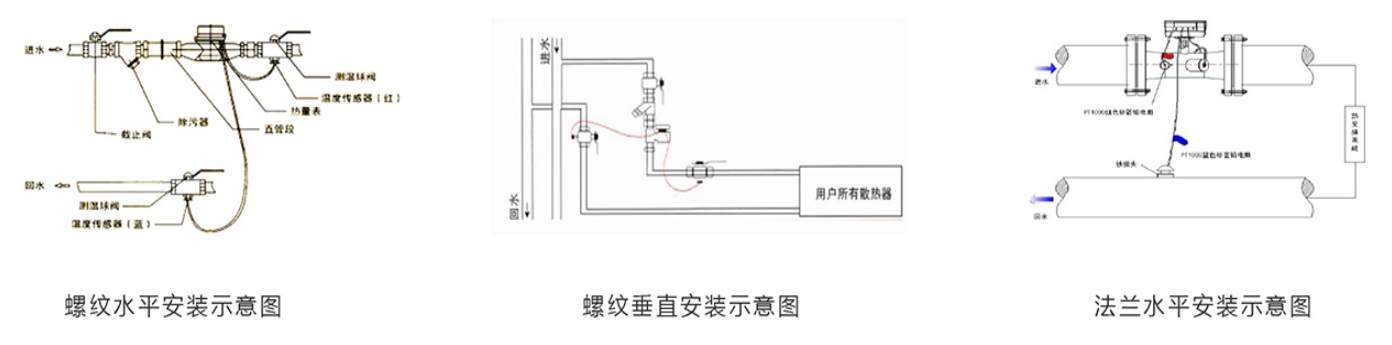

安裝示意圖

安裝注意事項

● 安裝好后試壓前應充分排空管道內空氣。

● 熱能表的所有部件（包括流量計、溫度傳感器、積算器部件）安裝位置避免暴曬、水淹、凍結、化學和電磁污染，并考慮方便拆卸和抄表。

● 螺紋式安裝

　　■ 流量計的安裝

　　　　? 安裝前應徹底清洗系統管路，清洗支管的麻絲、沙石等雜物，以免造成流量計故障。

　　　　? 流量計可水平或者垂直安裝，顯示窗口位于表體的上方，水流方向與流量計上箭頭的方向一致。

　　　　? 前后管道直徑與流量計口徑相符，表前應留3*DN、表后應留2*DN的直管段。

　　　　? 流量計兩端應設置污物過濾器、關斷閥，以備清除污物和維修。

　　　　? 安裝完畢，應在熱能表進口連接螺母與熱能表之間、測溫球閥與鉑電阻之間打上鉛封。

　　■ 溫度傳感器的安裝

　　　　? 帶有紅色標簽的溫度傳感器應安裝在進水管上，必須安裝在專用的球閥上或熱能表上。

　　　　? 帶有藍色標簽的溫度傳感器應安裝在回水管上，必須安裝在專用的球閥上或熱能表上。

　　　　? 溫度傳感器引線不得隨意增減、變更。

● 法蘭式安裝

　　■ 流量計的安裝

　　　　? 按照熱能表實際尺寸預留好熱能表安裝位置；

　　　　? 先將管道兩側的法蘭套在管道上（不要焊接），將熱能表及密封墊用螺絲簡單安裝在管道上（不要太緊），用電焊槍定位法蘭；

　　■ 溫度傳感器的安裝

　　　　? 紅色標貼測溫傳感器安裝在進水測溫座內，藍色標貼測溫傳感器安裝在回水測溫座內，并且打上鉛封；

　　　　? 有余富連線（數據線、測溫線）均置線槽內，確定線槽外無冗余連線；

　　　　? 溫度傳感器要預留維修位置，不能對著墻面。

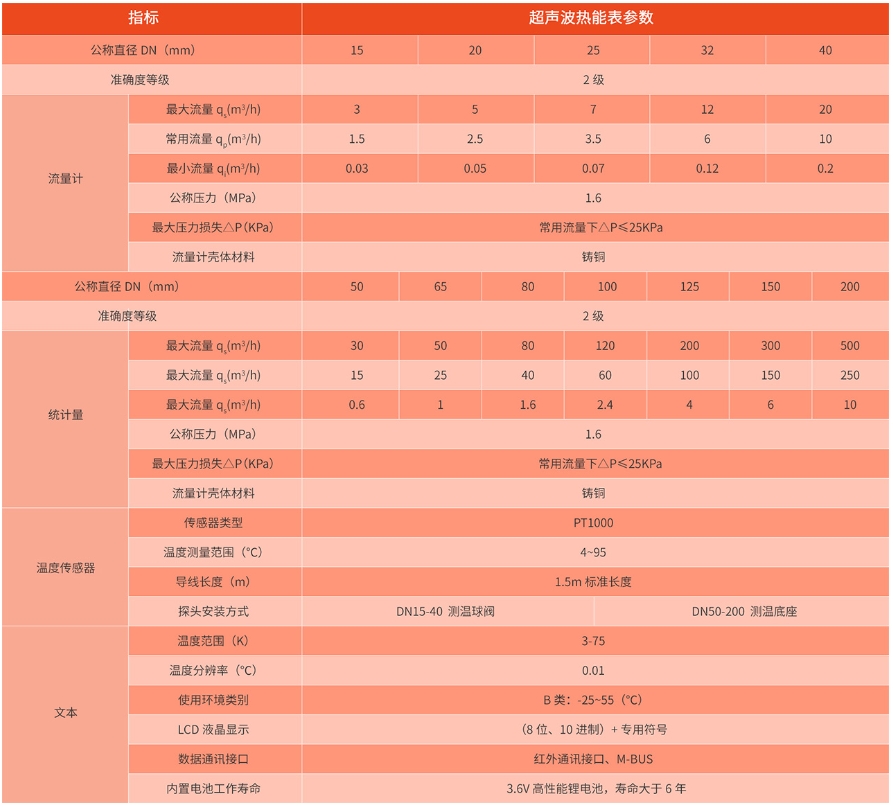

主要技術參數
