技術特點
? 表箱體積小，內部走線規則、整齊，符合配電要求，安裝、維護、升級方便。
? 液晶顯示，顯示信息：戶號、累計、剩余、透支、電壓、電流、功率、電價、故障、拉閘、通訊等。
? 電表進線端采用專用接線端子（專用模具)，電流承載能力強，便于現場施工。
? 電表采用進口多功能、多資源、集成度高、運行速度快的處理器控制芯片（工業級），模塊化結構設計，抗干擾能力強。
? 電表采用專用三相電能計量芯片，測量周期短、精度高、性能穩定、使用壽命長，有效防止竊電。
? 電表通訊電路采用防雷電路，信號采用光電隔離，通訊電路與電表其它電路進行分離處理，可最大程度減輕雷擊對電表的傷害。
? 計量電路與通訊顯示電路采用雙CPU結構，一個主管計量，一個主管通訊指示和顯示，通訊時不影響計量。
? 單三相用戶組合可通過軟件進行任意設置。
? 電能信號采集模塊接采用電腦專用接口，經過特殊處理，信號傳輸可靠。
? 內部強電與弱電間采用鍍鋅屏蔽板隔離，可減輕強電對弱電信號的干擾。
? 內有繼電器檢測裝置，具有缺相保護功能。
? 電表各種數據參數采用加密算法，保證數據安全。
? 具有狀態查詢功能，可實時查詢用戶的用電負荷。
? 互感器類電能表，利用外接互感器，實現對大電流的計量，計量準確度高達0.5S級；可為用戶提供一組控制觸點。
? 直接接入式電表，最大單相用戶數量為36戶，可靈活設置三相用戶數量。
? 互感器類電能表，最大三相用戶數量為8戶，可靈活設置三相數量。
? 內部電源三相供電，具有電源缺相指示功能，電源缺相，電表照常工作。
? 通訊功能，電表提供RS485接口，可直接組建RS485通訊網絡或通過轉換器實現其他通訊方式的組網。
功能特點
? 預付費（倒計數）功能：用戶須先購電后用電，欠費斷電，繳費方式多樣。
? 后付費（正計數）功能：傳統模式，先用電后交費。
? 控制功能：內部有繼電器，可以控制及監控用戶用電。
? 檢測功能：內有繼電器檢測模塊，可以檢測用戶用電狀態，可防止缺相等情況引起用戶設備的損壞。
? 過載保護（限流）功能：當用戶負載超過允用最大負載時，該用戶自動斷電保護。
? 斷電恢復方式：分自動恢復、刷卡恢復。
? 低電量報警功能：設置報警電量，剩余電量小于設置的報警電量后可選擇閃爍、斷電、短信等方式提醒。
? 允許透支電量功能：根據用戶信譽不同可設置不同允用透支電量，超過設置參數后欠費斷電。
? 插卡功能：根據用戶需求增加插卡通訊方式（特殊定制）。
? 總表計量功能：可計量統計多用戶出線所有回路的累計電量（直接接入式)。
? 缺相保護功能：三相用戶在缺相的情況下，繼電器自動斷開，起保護作用。
主要技術指標
KD型直接接入式電能表
? 額定電壓：AC～3×220/380V
? 精度等級：1級
? 標定電流：5(40)A，脈沖常數：900imp/kW·h
15(60)A，脈沖常數：900imp/kW·h
20(80)A，脈沖常數：400imp/kW·h
? 電量分度：0.01度
? 使用環境溫度：一25℃～55°℃
KD型互感器接入式電能表
? 額定電壓：AC～3×220/380v
? 精度等級：0.5S級
? 標定電流：1.5(6)A
? 脈沖常數：5000imp/kW·h
? 電量分度：0.01度
? 使用環境溫度：-25℃～55℃

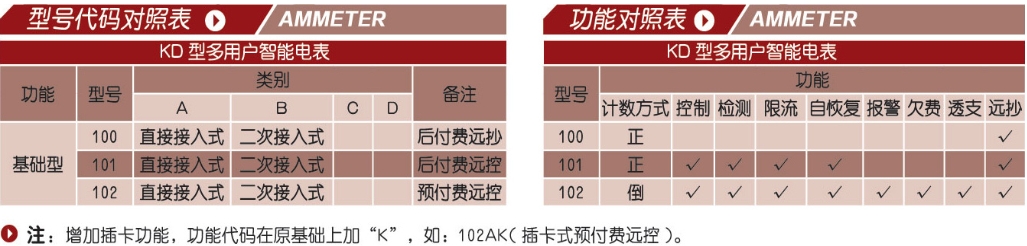

產品對照表
電能表、配電箱尺寸一覽表

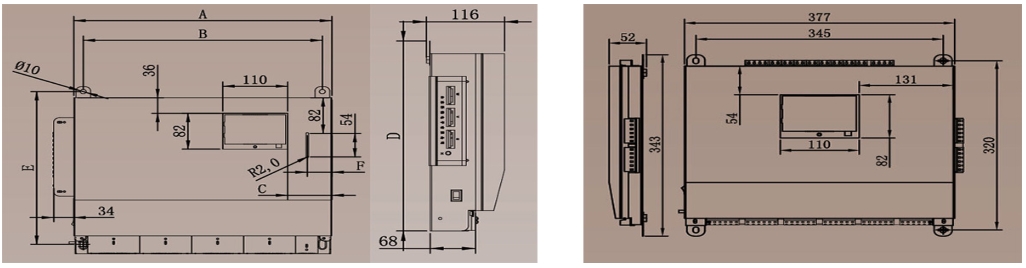

外形結構及安裝尺寸圖
